Описание

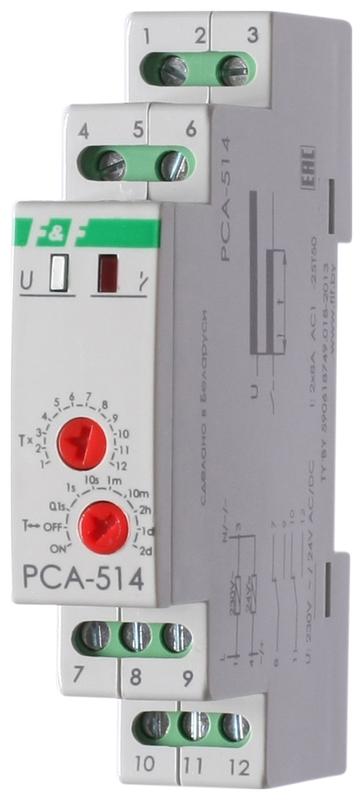

Реле времени серии «PCA»
Монтаж на DIN-рейку.
Предназначено для выключения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени.
Принцип работы
При включении питания включается реле, замыкаются контакты 8-9, 11-12. После отсчёта установленной выдержки времени контакты реле возвращаются в положение 8-7, 11-10 и в таком положении остаются до отключения питания. Для повтора цикла работы необходимо отключение напряжения питания и подача его повторно.
Особенности:
напряжение питания 230 В AC; 24 В AC/DC;
диапазон выдержки времени 0,1 с…24 суток ;
контакт — 2NO/NC (2х8 А).
