Описание
Реле времени серии «RV»
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени.

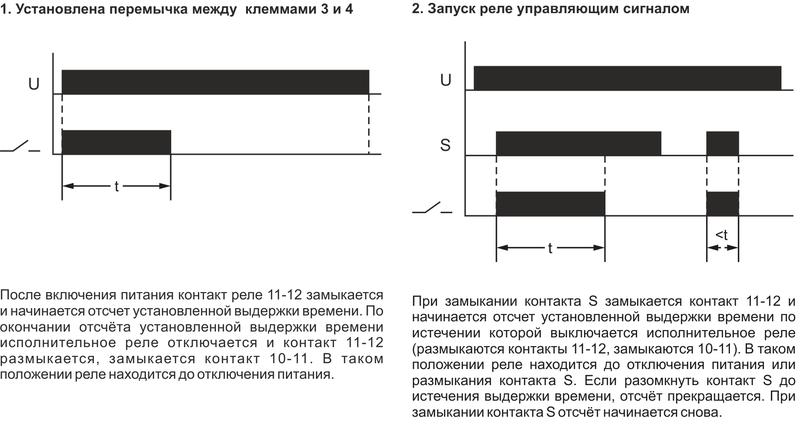

Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1…1200 с ;
контакт — 1NO/NC (16 А).
