Описание

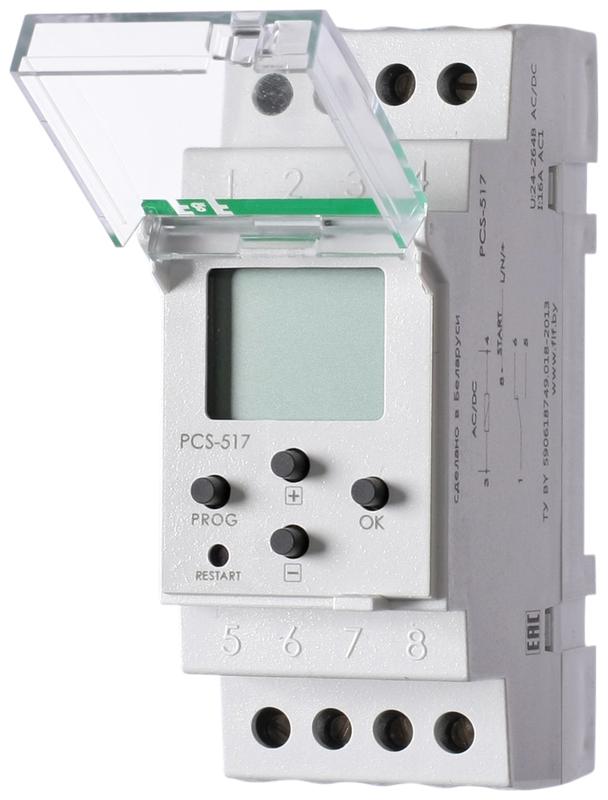

Реле времени серии «PCS»
Монтаж на DIN-рейку.
Предназначено для включения/выключения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) на заданный отрезок времени. Выдержка времени отсчитывается с момента подачи питания или замыкания (размыкания) управляющего контакта.
Функции:
P01. Задержка включения;
P02. Включение реле на время t;
P03. Циклическая работа с задержкой включения;
P04. Циклическая работа с задержкой выключения;
P05. Задержка включения на время t1 и включение реле на время t2;
P06. Задержка выключения после сигнала START;
P07. Задержка выключения после сигнала START с возможностью увеличения выдержки времени;
P08. Задержка включения;
P09. Задержка включения на время t1 и включение реле на время t2;
P10. Включение нагрузки на время t при подаче сигнала START;
P11. Формирователь импульса по заднему фронту управляющего сигнала;
P12. Включение после сигнала START с возможностью увеличения выдержки времени;
P13. Импульсное (бистабильное) реле с лестничным автоматом;
P14. Включение реле на время t с возможностью увеличения выдержки времени;
P15. Формирователь импульсов по переднему и заднему фронту сигнала START;
P16. Формирователь импульса по переднему фронту управляющего сигнала;
P17. Задержка включения с возможностью увеличения выдержки времени;
P18. Задержка включения после сигнала START.
Особенности:
многофункциональное (18 функций);
цифровая индикация;
со входом управления;
напряжение питания 24…264 В AC/DC;
диапазон выдержки времени 0,25 с…99 ч 59 мин ;
контакт — 1NO/NC (16 А).
