Описание

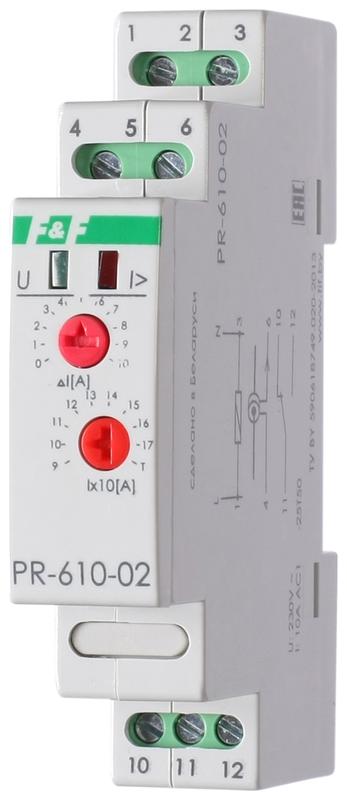

Реле тока серии PR
Монтаж на DIN-рейку.
Для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока.
Реле тока измеряет ток в контролируемой цепи с помощью выносного трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения. При этом осуществляется управление цепью питания катушки независимого расцепителя, отключающего нагрузку от сети питания. При восстановлении параметров тока, достижении снижения на 5% от установленного контролируемого значения, реле тока с задержкой в 5 секунд срабатывает и переключает контакты в исходное положение. Цепь питания катушки независимого расцепителя разрывается, нагрузка подключается к сети питания.
Особенности:
напряжение питания — 230 В AC;
диапазон контролируемых токов 90…180 А;
максимальный ток нагрузки — 10 А;
контакт — 1NO/NC.
