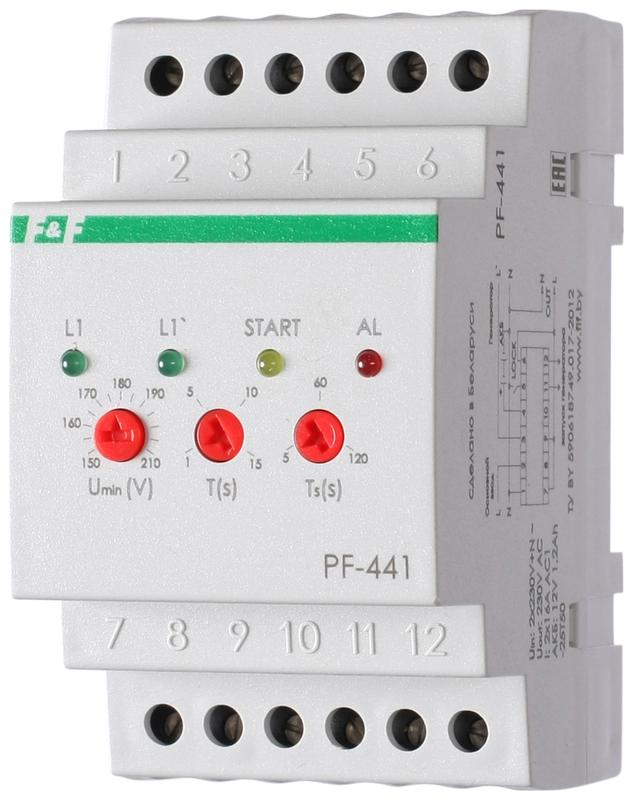

Переключатель фаз серии «PF»
Монтаж на DIN-рейку.
Для контроля напряжения в однофазной сети питания и переключения потребителей на резервный ввод от генератора при выходе напряжения в сети за установленные пределы.
Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются
контакты 2-7 и нагрузка подключается к сети питания.
Особенности:
защита нагрузки от пониженного и повышенного напряжения;
контроль включения нагрузки, защита от «встречного» напряжения;
формирование сигнала запуска генератора;
контроль запуска генератора;
аварийное отключение нагрузки внешним сигналом;
?работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии;
напряжение питания 3×230+N В AC;
Порог переключения:
-нижний — 150…210 В
-верхний — 270 В
максимальный коммутируемый ток 16 А.
