Описание
Реле контроля фаз серии «CZF»
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 320 В, повышения напряжения более 480 В.
Принцип работы

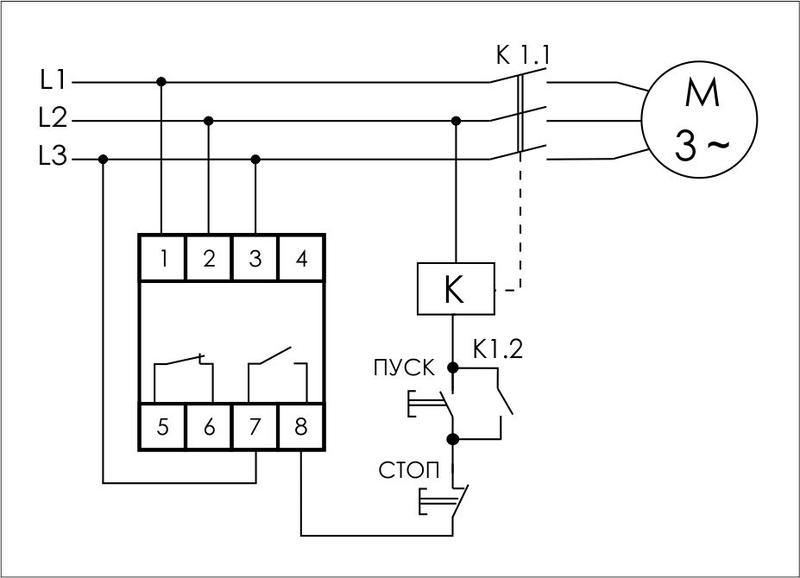

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
Контроль наличия фаз;
Контроль асимметрии между фазами;
Контроль нижнего значения напряжения;
Контроль верхнего значения напряжения;
напряжение питания 3×400 В AC;
контакт — 1NO, 1NC (2×8 А).
