Описание

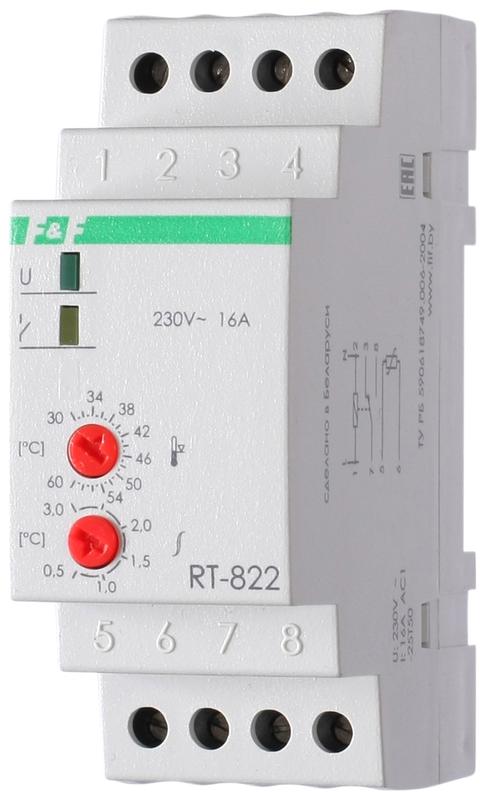

Регулятор температуры серии «RT»
Монтаж на DIN-рейку.
Для контроля и поддержания заданного температурного режима путем включения / выключения нагревательной/охлаждающей установки по сигналам выносного датчика температуры.
В зависимости от выполняемой задачи исполнительное устройство (нагреватель или охладитель) подключаются к определённым контактам выходного реле. При достижении заданной на панели прибора температуры происходит выключение нагревателя (охладителя). Например, в случае нагрева при снижении температуры в контролируемой зоне ниже заданной контакты исполнительного реле замыкаются включается нагреватель. По достижении заданной температуры контакты исполнительного реле размыкаются и нагреватель отключается. При понижении температуры на величину установленного гистерезиса контакты реле замыкаются, и нагреватель включается снова. Для случая охлаждения принцип работы аналогичен.
Особенности:
клеммы подключения датчика изолированы от сети питания и контактов исполнительного реле;
датчик RT в комплекте;
напряжение питания 50…264 В AC/DC;
диапазон регулируемых температур +30…+60°C ;
гистерезис 0,5…3°C ;
контакт — 1NO/NC (16 А).
