Описание
• НАЗНАЧЕНИЕ
Используются для анкерного крепления защищенных проводов к натяжным изоляторам на концевых и угловых опорах.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется для анкерного крепления защищенных проводов марки СИП-3 (с жилой из термоупрочненного алюминиевого сплава) к натяжным изоляторам с оконцевателем типа «серьга» на концевых и угловых опорах ВЛ напряжением 6-20 кВ.
• ПРИНЦИП ДЕЙСТВИЯ

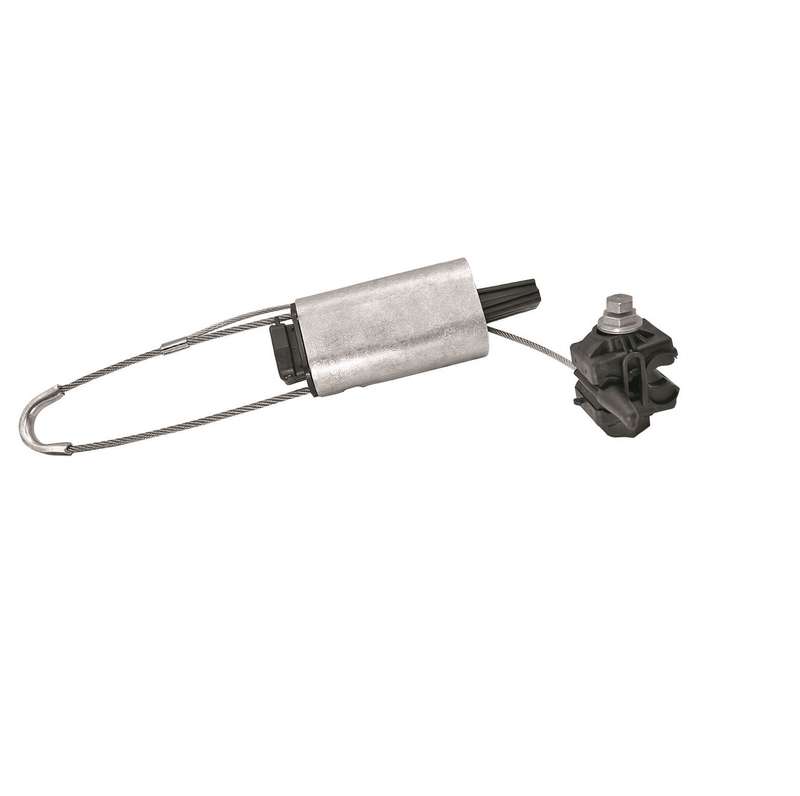

Последовательность операций монтажа анкерных зажимов DN-120 Rpi:
— Из корпуса с одной стороны вытащить тросик.
— Завести тросик в оконцеватель типа «серьга» на изоляторе и пристегнуть обратно к зажиму.
— Выдвинуть из корпуса клиновые вставки.
— Завести нулевую несущую жилу СИП между клиновыми вставками.
— Заклинить вставки рукой в корпусе зажима.
— Натяжением провода СИП дозаклинить в зажиме несущую жилу
— С целью выравнивания потенциалов прокалывающий зажим установить на жилу и осуществить прокол изоляции путем заворачивания гайки с установленным моментом срыва.
— Инструменты для монтажа – изолированный накидной гаечный ключ CL 13 Click.
— Рекомендуется использовать зажимы типа DN Rpi на натяжных изоляторах (SML 70/10, SML 70/20) с оконцевателем типа «серьга».
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.
