Описание

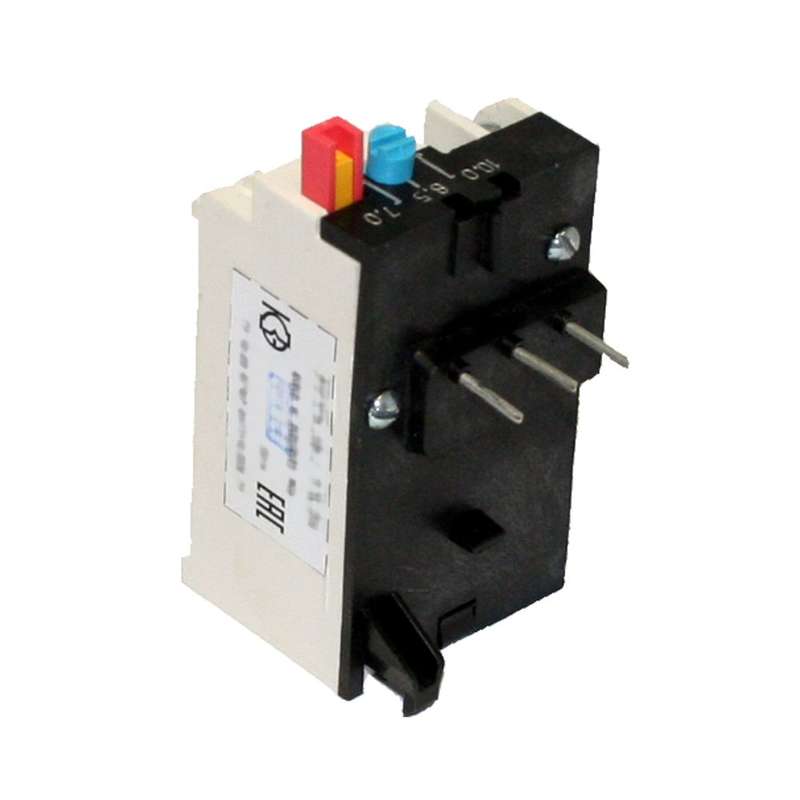

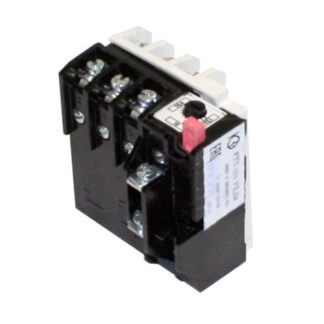

Реле тепловое РТТ 5-10 1А предназначено для защиты 3-х фазных асинхронных электрических двигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, которые возникают в том числе вследствие выпадении фазы.
Применяют тепловое реле в качестве комплектующего изделия в схемах управления электроприводами в цепях переменного тока с напряжением до 660В частотой 50/60Гц, а также в цепях постоянного тока с напряжением до 440В.
Реле устанавливают на пускатель типа ПМ 12-010 либо обособленно, с использованием клеммника КР 5-10. При индивидуальной установке реле закрепляют на металлических и изоляционных плитах, на станциях управления реечным транспортом. монтаж можно производить безвинтовым способом или с использованием винтов. Можно встраивать реле в оболочку пускателя либо комплектного устройства.
Технические характеристики:
• номинальный ток — 10А;
• потребляемая мощность одним полюсом — до 1,75Вт;
• габаритные размеры — 78,8х51х39,5мм;
• масса — 0,08кг;
• наличие температурного компенсатора;
• кнопка ручного возврата;
• несменные нагревательные элементы.
