Описание

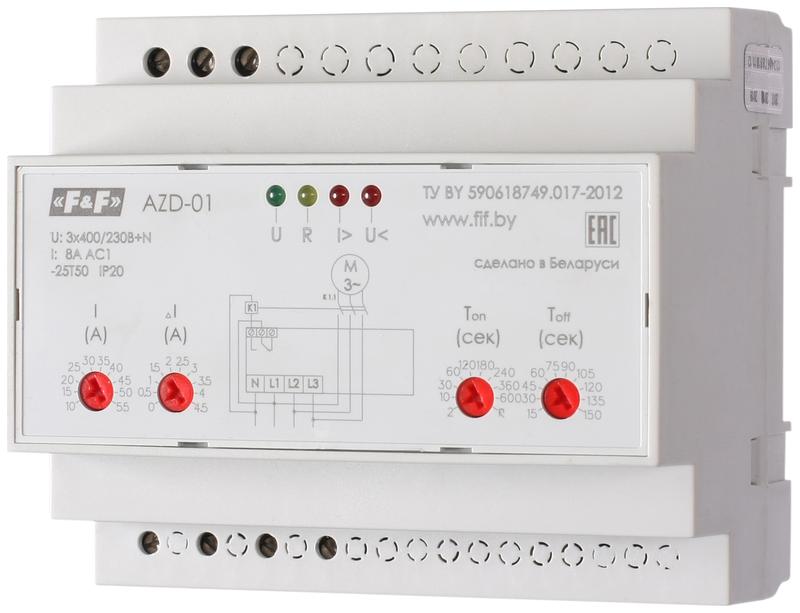

Реле защиты электродвигателей серии «AZD»
Монтаж на DIN-рейку.
Предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 3×400/ 3×230В+N (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения при возникновении аварийных режимов работы.
Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
— перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
— недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
— при обрыве любой фазы;
— при недопустимой асимметрии токов;
— при работе на пониженном или повышенном напряжении;
— при перегреве ЭУ;
— при недопустимой асимметрии фазных напряжений;
— при коротком замыкании.
Принцип работы
Если контролируемые параметры в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
диапазон контролируемых токов ЭУ в пределах 1-5,5А;
защита трехфазных электродвигателей мощностью до 2,2 кВт (с трансформатором тока электродвигатели более 2,2 кВт);
контакт — 1NO/NC (8 А);
напряжение питания 3×400/ 3×230В+N.
