Описание

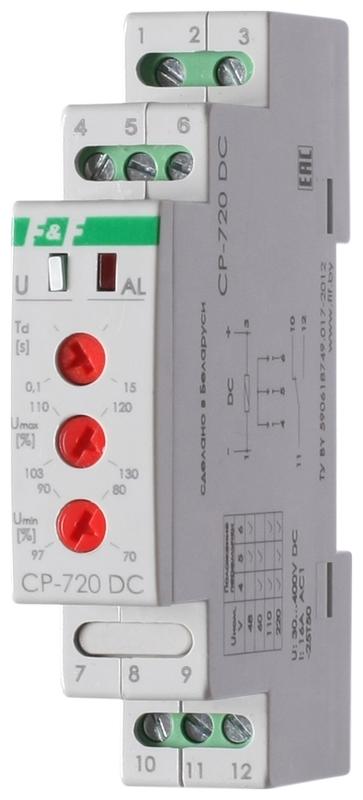

Реле напряжения серии «CP»
Монтаж на DIN-рейку.
Предназначено для непрерывного контроля величины напряжения в однофазной сети постоянного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или
пониженного напряжения питания, контроля напряжения в системах автоматики. Защита осуществляется путем отключения нагрузки от сети питания.
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные
пределы реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения (4 секунды).
Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод.
Выбор номинального напряжения осуществляется путем установки перемычки (только при отключенном устройстве) между зажимами 4, 5, 6.
Особенности реле напряжения CP-720DC:
напряжение питания — 30…400VDC
максимальный ток нагрузки — 16 А;
контакты — 1NO/NC;
номинальное напряжение — 48, 60, 110, 220 В
нижний порог напряжений,%Uном — 70…97
верхний порог напряжений,%Uном — 103…130
