Описание

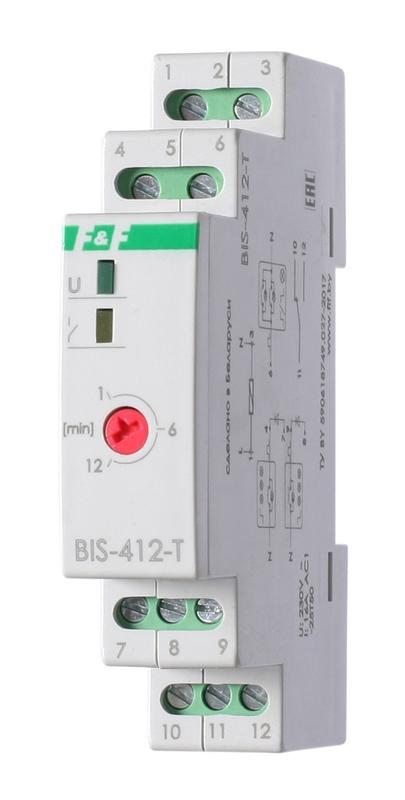

Реле импульсное бистабильное серии «BIS»
Монтаж на DIN-рейку.
Предназначено для управления одной нагрузкой: включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
У реле три независимых входа управления, что позволяет использовать для группового режима работы. Таймер времени реле обеспечивает выключение нагрузки через настраиваемый интервал времени в диапазоне от 1 до 12 минут.
Принцип работы
Включение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки произойдёт после очередного
замыкания одного из выключателей, либо по окончании времени выключения, установленного переключателем на корпусе реле в интервале от 1 до 12 минут.
Особенности:
три входа управления;
таймер времени с настраиваемой задержкой выключения в интервале от 1 до 12 минут;
гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
память контактов;
возможно подключение выключателей кнопочного типа с подсветкой;
максимальный ток нагрузки 16 А.
