Описание

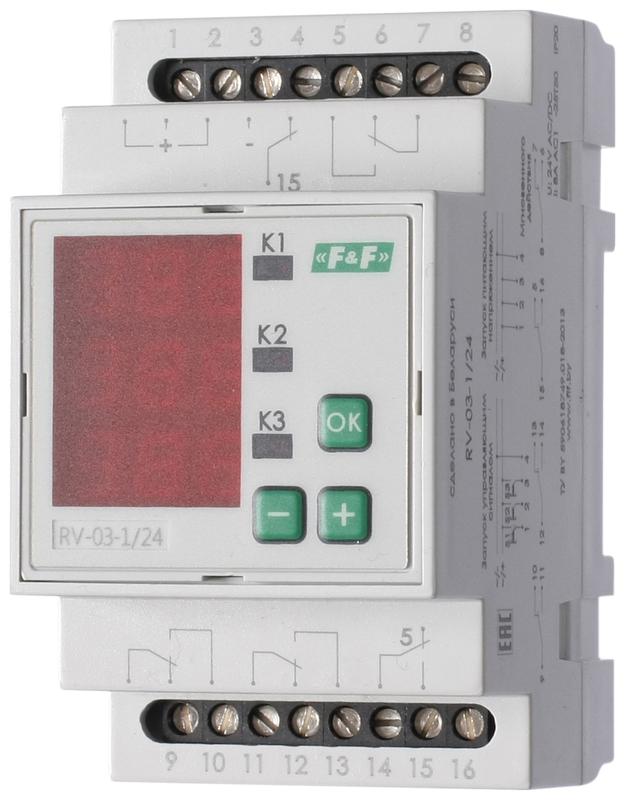

Реле времени серии «RV»
Монтаж на DIN-рейку.
Предназначенодля коммутации электрических цепей (до 3-х независимых цепей К1, К2, К3) с предварительно установленными
выдержками времени t1, t2 и t3 для применения в схемах автоматики.
Режимы работы
Режим F1.1…F1.3 — «Формирование импульса по К1. Задержка включения нагрузки по К2 и К3»;
Режим F2.1…F2.3 — «Формирование импульса по К1. Задержка выключения нагрузки по К2 и К3»;
Режим F3.1…F3.3 — «Формирование импульса по К1. Задержка включения по К2. Задержка выключения по К3»;
РежимF4.1…F4.3 — «Задержка включения по К1…К3»;
Режим F5.1…F5.3 — «Задержка выключения по К1…К3»;
Режим F6.1…F6.3 — «Групповая циклическая работа по К1…К3»;
Режим F7.1…F7.3 — «Циклическое последовательное включение трёх нагрузок»;
Режим F8.1…F8.3 — «Циклическое последовательное включение двух нагрузок по К2, К3»;
Режим F9.1…F9.3 — «Трёхканальное реле с независимым исполнением программ по каждому каналу»
Особенности:
трехканальное;
цифровая индикация;
9 режимов работы;
по три ячейки памяти для каждого режима;
контакт мгновенного действия;
напряжение питания 24 В AC/DC;
диапазон выдержки времени 0 с… 99 ч 59 мин ;
контакт — 4NO/NC (4х8 А).
