Описание
Разъединитель РВ-10/630 предназначен для отключения и включения находящихся под напряжением участков электроцепи при отсутствии нагрузочного тока с целью изменения схемы соединения. Также применяют устройство для безопасного ведения работ на отключенных участках, для включения и отключения зарядных токов кабельных и воздушных линий, токов небольших нагрузок, тока холостого хода трансформаторов.

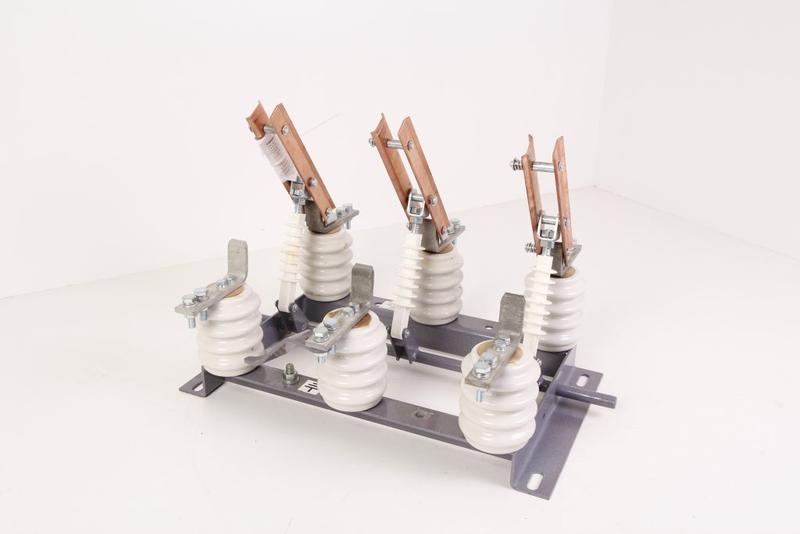

Разъединитель представляет собой 3 токопровода, которые установлены на одной раме с общим валом и приводным рычагом. С помощью привода вращается вал и происходит включение либо отключение контактных ножей.
Токопровод состоит из 2 неподвижных контактов и подвижных контактных ножей. Неподвижный контакт — это медная шина, согнутая под прямым углом. Подвижный контакт — отдаленные медные полосы.
Разъединитель данного типа был создан для установки в КСО.
Технические характеристики:
• климатическое исполнение — 21;
• ножей заземления — 3;
• номинальное напряжение — 10кВ;
• номинальный ток — 1000А;
